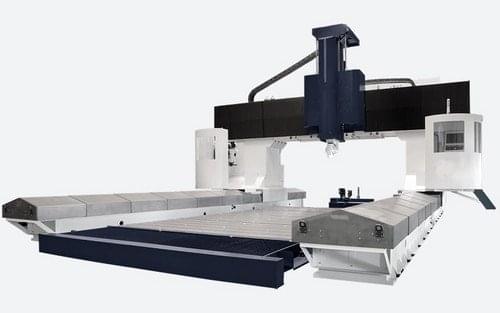

龍門五軸加工中心，“獨具匠心”的橋式設計

說起大型加工中心，大家會有兩個想法。第一個是行程大的加工中心，如X軸加工行程在1000mm以上，就是我們所常說的一米的加工中心。而另一種就是龍門加工中心了。龍門加工中心是主軸的軸線于工作臺垂直的加工設備，外形上類似于雕刻機。主要適用于加工大型零件，工件，模具。當之無愧稱為大型加工中心。

隨著加工需求的不斷提高，大型工件零件也越來越多的需要復雜曲面的加工。五軸聯動技術也因此逐步應用于大型的龍門加工中心設備中。有別于傳統的只有橫梁，沒有立柱的龍門加工中心。橋式龍門加工中心工作臺固定，橫梁在兩個高架橋上移動的加工中心即為橋式龍門加工中心，也稱為高架橋式龍門加工中心。

龍門加工中心大致分為定梁式、動梁式、動柱式、天車式。其中動梁式橫梁上下移動、工作臺前后移動。有朋友認為橋式加工中心是動梁式加工中心的一類，其實不是的。橋式龍門加工中心作業時龍門架移動，據此特點類似于動柱式。

動柱式加工中心具有節約空間的優點，同樣的優點也傳承給了橋式加工中心。橋式龍門加工中心的工作臺是固定的，工件不動，2米的工件就可以放在2米的工作臺和基座上加工。工作臺不動也讓橋式龍門加工中心的承載能力大了很多，理論上只要工件重量不壓塌工作臺就可以承受。

在布局和功能方面橋式龍門加工中心的橫梁X軸移動需求雙滾珠絲桿、雙伺服電機驅動，兩臺伺服驅動電機的同步性，兩根滾珠絲桿的裝置平行度都是技術含量高的配置。而龍門五軸加工中心的基座設計更能體現出獨具匠心，在基座上鋪設有X軸向的軌道，沿X軸向位移的龍門立柱，該龍門立柱上設有橫向的軌道，該軌道上設有Y軸的加工頭移動裝置，使該加工頭可進行Y軸向位移調整位置或位移進行加工進給。該加工頭處還設有Z軸滑軌以組裝Z軸的加工頭升降裝置，使該加工頭可進行Z軸向位移調整位置或位移進行加工進給。

此設計區別于現在市場上大部分加工機基座的單臂結構避免了采用單電機驅動，造成的加工過程不穩固，占用空間大，不易于調整，便攜性差等問題。中切深或許小切深，高轉速，急速進給是橋式龍門加工中心最大的優勢。

隨著機械加工技藝的不斷升級，越來越多的優良設計也講應用到我們的加工中心產品中。成海數控可根據客戶實際需求配置多軸聯動技術,進口、國內數控系統，采用臺灣刀庫技術，優越的售后服務，如果您對加工中心有需要，歡迎與我們聯系，成海數控將竭誠為您服務。
