加工中心的第四軸好在哪？數控工程師告訴您原委

隨著數控技術的發展，多軸數控加工中心正在得到越來越為廣泛的應用。

數控加工技術作為現代機械制造技術的基礎，使得機械制造過程發生了顯著的變化?，F(xiàn)代數控加工技術與傳統加工技術相比，無論在加工工藝，加工過程控制，還是加工設備與工藝裝備等諸多方面均有顯著不同。我們熟悉的數控機床有XYZ三個直線坐標軸，多軸指在一臺機床上至少具備第4軸?？梢哉f多軸加工技術的出現帶動了機床行業的發展。

通常所說的多軸數控加工是指4軸以上的數控加工，其中具有代表性的是5軸數控加工。多軸數控加工能同時控制4個以上坐標軸的聯動，將數控銑、數控鏜、數控鉆等功能組合在一起，工件在一次裝夾后，可以對加工面進行銑、鏜、鉆等多工序加工，有效地避免了由于多次安裝造成的定位誤差，能縮短生產周期，提高加工精度。隨著模具制造技術的迅速發展，對加工中心的加工能力和加工效率提出了更高的要求，因此多軸數控加工技術得到了空前的發展。

多軸加工的特點

（1）減少基準轉換，提高加工精度。

多軸數控加工的工序集成化不僅提高了工藝的有效性，而且由于零件在整個加工過程中只需一次裝夾，加工精度更容易得到保證。



（2）減少工裝夾具數量和占地面積。

盡管多軸數控加工中心的單臺設備價格較高，但由于過程鏈的縮短和設備數量的減少，工裝夾具數量、車間占地面積和設備維護費用也隨之減少。

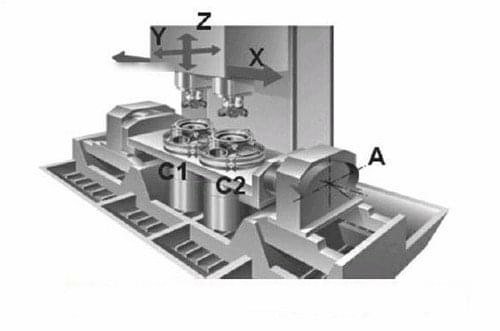

多軸加工中心示例圖

（3）縮短生產過程鏈，簡化生產管理。

多軸數控機床的完整加工大大縮短了生產過程鏈，而且由于只把加工任務交給一個工作崗位，不僅使生產管理和計劃調度簡化，而且透明度明顯提高。工件越復雜，它相對傳統工序分散的生產方法的優勢就越明顯。同時由于生產過程鏈的縮短，在制品數量必然減少，可以簡化生產管理，從而降低了生產運作和管理的成本。



（4）縮短新產品研發周期。

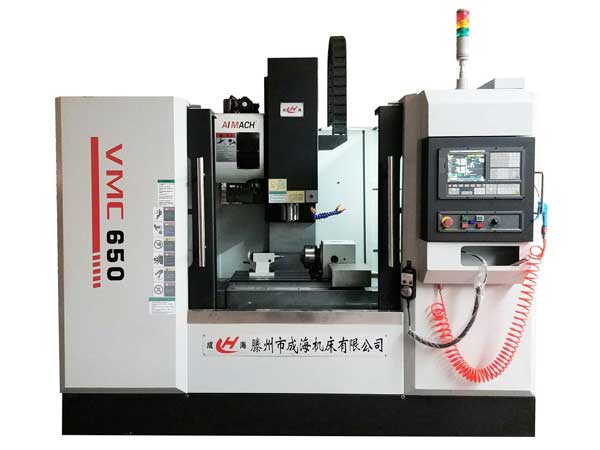

成海MV650加工中心支持第四軸

對于航空航天、汽車等領域的企業，有的新產品零件及成型模具形狀很復雜，精度要求也很高，因此具備高柔性、高精度、高集成性和完整加工能力的多軸數控加工中心可以很好地解決新產品研發過程中復雜零件加工的精度和周期問題，大大縮短研發周期和提高新產品的成功率。

多軸加工優越性。



多軸數控加工中心具有高效率、高精度的特點，工件在一次裝夾后能完成5個面的加工。如果配置5軸聯動的高檔數控系統，還可以對復雜的空間曲面進行高精度加工，非常適于加工汽車零部件、飛機結構件等工件的成型模具。

它的最大優點就是使原本復雜零件的加工變的容易了許多，并且縮短了加工周期，提高了表面的加工質量。產品質量的提高對產品性能要求提高，如果采用用雙轉臺五軸聯動機床加工，由于大燈模具的特殊光學效果要求，用于反光的眾多小曲面對加工的精度和光潔度都有非常高的指標要求，特別是光潔度，幾乎要求達到鏡面效果。采用高速切削工藝裝備及五軸聯動機床用球銑刀切削出鏡面的效果，就變得很容易，而過去的較為落后的加工工藝手段就幾乎不可能實現。采用五軸聯動機床加工模具可以很快的完成模具加工，交貨快，更好的保證模具的加工質量，使模具加工變得更加容易，并且使模具修改變得容易。在傳統的模具加工中，一般用立式加工中心來完成工件的銑削加工。隨著模具制造技術的不斷發展，立式加工中心本身的一些弱點表現得越來越明顯。現代模具加工普遍使用球頭銑刀來加工，球頭銑刀在模具加工中帶來好處非常明顯，但是如果用立式加工中心的話，其底面的線速度為零，這樣底面的光潔度就很差，如果使用四、五軸聯動機床加工技術加工模具，可以克服上述不足。

成海數控可根據客戶實際需求配置安裝第四軸，成海采用采用臺灣刀庫技術，有著完善的售后服務，如果您對加工中心有需要，歡迎與我們聯系，成海數控將竭誠為您服務。
