必須要懂的vmc850加工中心刀柄知識

如今數控加工中心已經在工廠里得到了廣泛的應用，數控加工中心的不同型號標準，零件部件也越來越被大家熟知。刀柄是機床和刀具的連接體，刀柄是影響同心度和動平衡一個關鍵環節，千萬不能將它當成一般的部件來看待。今天和大家聊一聊關于加工中心刀柄的知識。

刀柄的常用單位是錐度

日常我們見到的最多的刀柄為7:24。這是錐度為7:24的SK通用刀柄。另外一種是錐度為1:10的HSK真空刀柄。

同心度可以決定刀具在旋轉一周的情況下各切刃部分的切削量是否均勻；在主軸旋轉時動不平衡將產生周期性的震動。

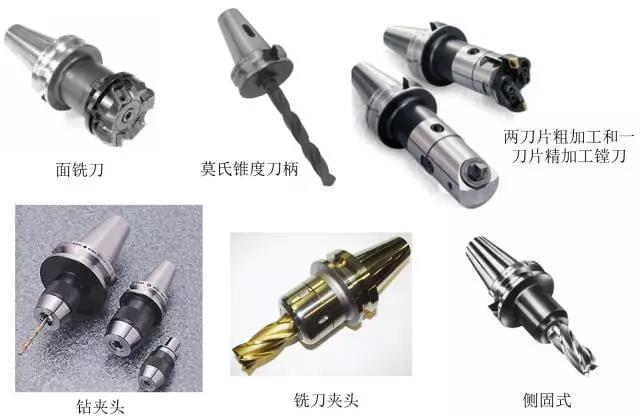

7:24的SK通用刀柄

指的是刀柄錐度為7:24，為單獨的錐面定位，錐柄較長。錐體表面同時要起兩個重要作用，即刀柄相對于主軸的精確定位以及實現刀柄夾緊。

可以實現快速裝卸刀具，不自鎖刀具。制造刀柄只要將錐角加工到高精度即可保證連接的精度，刀柄成本相對較低。但在高速旋轉時主軸前端錐孔會發生膨脹，刀柄的軸向位移也會發生改變。每次換刀后刀柄的徑向尺寸都會發生改變，存在著重復定位精度不穩定的問題。

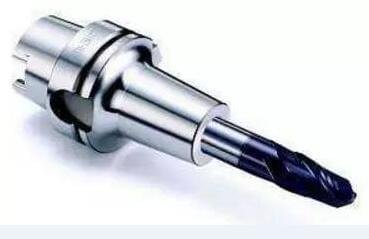

1:10的HSK真空刀柄

HSK真空刀柄靠刀柄的彈性變形，不但刀柄的1:10錐面與機床主軸孔的1:10錐面接觸，而且使刀柄的法蘭盤面與主軸面也緊密接觸，這種雙面接觸系統在高速加工、連接剛性和重合精度上均優于7:24的通用刀柄。HSK刀柄有A型、B型、C型、D型、E型、F型等多種規格，其中常用于vmc850加工中心且具有自動換刀功能的主要有A型、E型和F型。

A型刀柄上除有傳動槽之外，還有手動固定孔、方向槽等，所以相對來說平衡性較差。而E型沒有傳動槽，所以E型更適合于高速加工。E型和F型的機構完全一致，它們的區別在于：同樣稱呼的E型和F型刀柄(比如E63和F63)，F(xiàn)型刀柄的錐部要小一號。

刀柄是vmc850加工中心高精高效作業的保障，只有充分了解刀柄裝夾原理才能在使用數控加工中心時更加得心應手。
