大神圖文詳解，三軸加工中心簡易卡刀故障排除

很多朋友咨詢過成海技術團隊設備卡刀后怎么排除。有不少朋友是初學加工中心的操作，文字的敘述難以理解，也很難找到視頻資料。小編整理了一份圖文教程，大家記得收藏哦。

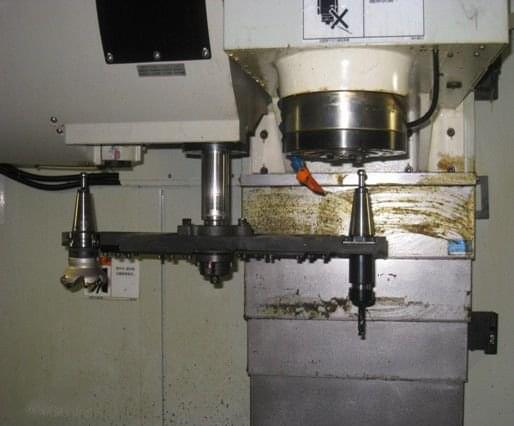

首先造成卡刀的故障有很多，常見的有，動能切斷，就是俗稱的停電，意外性斷電，或者氣壓不足，刀具無法正常拔下。下面上2個圖，2種狀態下的卡刀情況。

一種是刀具未拔下，一種是刀具已經拔下了。

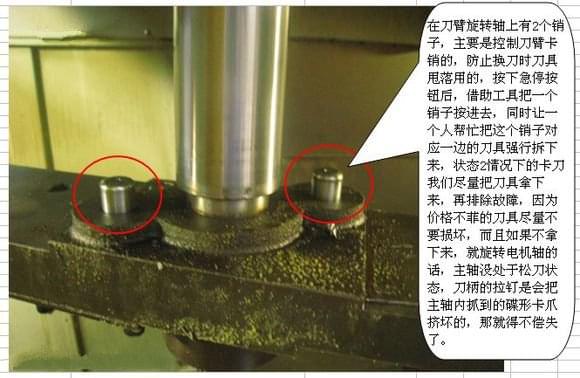

第一種相對好解決，我們先來解決第2種，因為第2種比第1種多個步驟。

好了，當你把2把刀具都拿下來了，現在基本上狀態1的卡刀和狀態2的卡刀，都可以用同一步驟進行解決了。

1.需要2人協調操作，一人爬到設備刀庫上，下面一個關注刀臂情況，刀庫上有一個換刀機械手臂電機（刀臂正上方的一個馬達）

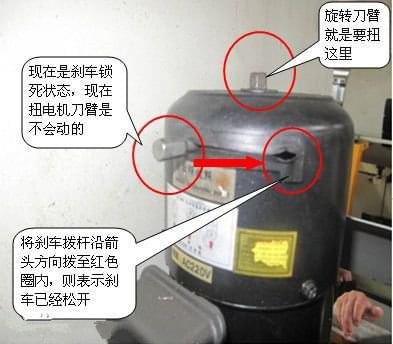

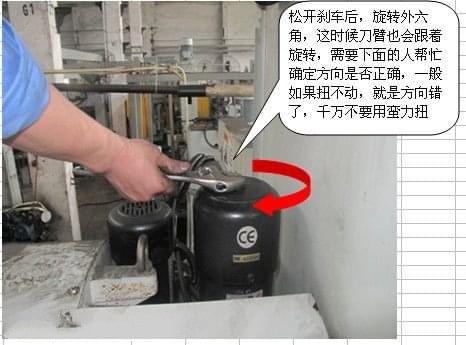

2.松開電機上的剎車裝置（沒松開是扭不動電機手臂的），用活動扳手旋轉電機上的外六角，一般旋轉的方向和刀臂的卡死的方向相同，總之就是讓刀臂脫離主軸刀具。在上面的人旋轉刀臂的同時，下面的人一定要注意刀臂旋轉的方向，及時提醒上面操作的人，因為他看不到實際情況的。

3.在刀臂脫離主軸時，如果主軸上有刀具（即狀態1），您有聽見了漏氣聲（就是主軸處于松刀狀態），就要注意，在工裝上墊個東西，刀具可能會掉下來的（千萬不要用手去抓，很危險）。

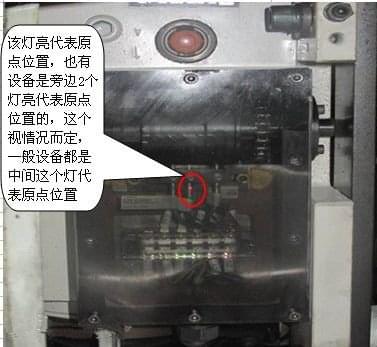

4.請一直旋轉刀臂，直到刀臂做完一個完整的換刀動作。刀臂也有一個原點位置的，有的設備操作面板上有“刀具就位”等標志，當這個燈亮起代表刀臂已經到了原點位置，如果沒有這個標志，就要目測刀庫內的原點燈了，這是每臺設備都有的，在刀庫面板內，里面有紅色3個燈，一般中間那個亮了就是刀臂處于原點位置。

5.排除完卡刀故障后，將刀臂電機剎車裝置打上（撥回原來位置），然后再在MDI狀態下進行一次換刀動作，看是否正常，如果正常，請一定記住要將加工要用到的所有刀具進行核對一遍，意外的卡刀動作，會影響數據傳輸，刀具番號信息中斷等等，導致俗稱的“亂刀”

6.加工中心發生亂刀了，最簡單的方法，把刀庫刀具全部拿下來，再一把把裝上去，就可以了，更省力便捷的方法是在參數界面里進行刀具重整，這里就不多說了。

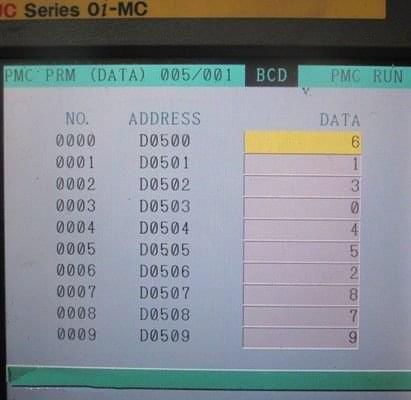

還有一種辦法檢查刀具是否亂沒亂，就是查刀具番號，這里也提下：按操作面板按鈕SYSTEM→PMC→PMCPRM→DATA→G,DATA,然后在刀具列表里，檢查刀具表的刀號是否有重復的刀號?刀套內刀號與程序的刀號是否相符?若有錯誤，可以自行在數據表中修改更換，不需要手動將刀具重整。（這個比較復雜，部分私企的參數鑰匙估計都收走了，改不了，這個需要一定的操作基礎，建議大家還是手動重整刀具吧，更靠譜點）

好了，建議的卡刀故障排除，基本就是這樣，按上面的步驟一般都能解決，希望能幫到大家，如果您在工作生產中遇到其它設備問題也歡迎與我們成海數控咨詢，我們將竭誠為您服務。
