成海VMC1690加工中心心動價格,強勁動力,高剛高性價,實地廠家,現貨直銷,歡迎來廠考察！?152 6322 3118
VMC1690加工中心的加工X軸行程超過一米半，適用于在大體積工件模具的加工場合，生產高效，精度有保證。
| 項 目 | 單位 | VMC1690加工中心 | |
| 行程 | X軸行程 | mm | 1600 |
| Y軸行程 | mm | 900 | |
| Z軸行程 | mm | 700 | |
| 工作臺 | 工作臺尺寸 | mm | 1800×900 |
| 工作臺最大承重 | kg | 1600 | |
| T型槽(槽數×寬度×間距) | mm | 5-22-165 | |
| 主軸 | 主軸錐孔 | BT50 | |
| 主軸功率 | kW | 18.5/22 | |
| 主軸最高轉速 | rpm | 6000 | |
| 進給 | 快速移動(X/Y) | mm/min | 14000 |
| 快速移動(Z) | mm/min | 14000 | |
| 切削進給 | mm/min | 1-5000 | |
| 進給電機 | NM | 27/30/30 | |
| 主軸距離 | 主軸端面至工作臺面距離 | mm | 160-840 |
| 主軸中心至立柱導軌面距離 | mm | 950 | |
| 刀具 | 最大刀具直徑 | mm | Φ112 |
| 最大刀具長度 | mm | 350 | |
| 最大刀具重量 | kg | 15 | |
| 精度 | 定位精度 | mm | 0.01 |
| 重復定位精度 | mm | 0.006 | |
| 機床重量（約） | kg | 14000 | |
成海VMC1690加工中心特點
1.VMC1690加工中心加工行程大，移動空間足，對于大型空間體積的工件模具來說，可以節省工藝裝備時間，縮短生產周期。
2.工作臺承重、尺寸大、方便裝夾大尺寸模具坯。
3.VMC1690加工中心空間處理能力強，可完成大型箱體模具的加工；方便添置分度頭，實現四軸、五軸聯動。
4.可選配發那科、西門子等高端進口數控系統，可在完成大型模具加工同時保證高精度。
VMC1690立式加工中心采用立式框架布局,立柱固定在床身上,主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。 床身、工作臺、滑座、立柱、主軸箱等大件均采用鑄件均采用樹脂砂鑄件,且經過兩次時效處理消除應力,穩定性好,強度高,確保機床長期使用精度的穩定性,為機床性能的穩定性提供了保障。這些大件均采用Soldworks和Ansys優化設計,提高大件和整機的剛性和穩定性,有效抑制了切削力導致機床的變形和振動。
潤滑系統
導軌、滾珠絲杠副及支撐軸承均采用中央集中自動稀油潤滑,各個節點配有定量式分油器,定時定量向各潤滑部位注油,保證各滑動面均勻潤滑,有效的減少了摩擦阻力,提高了運動精度,保證了滾珠絲杠副和導軌的使用壽命。
排屑系統
Y軸分體式防護結構使加工過程中產生的鐵屑直接落到床身上,床身內部大斜面結構使得鐵屑很順利的滑落到水箱中,后排屑結構保證了車間內部的整潔,然后定期將裝滿鐵屑的排屑盒抽出進行人工清理,簡單實用而且經濟性好。
成海VMC1690加工中心鞍座全程加長設計。切削加工時，提供更加穩定的三軸機械結構。Y軸電機后置設計縮短操作人員與工作臺的距離，方便上下工件，大幅提供加工效率。
成海出廠的每臺VMC1690加工中心都經過激光核準儀進行間隙補償，保證了定位精度和重復定位精度。通過循圓檢測，保證主傳動部件運行的位置度，確保加工精度。

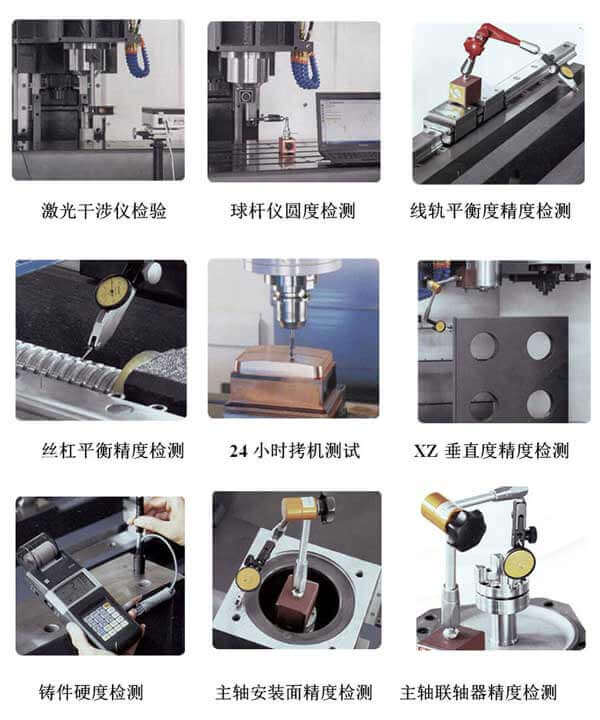

成海加工中心產品檢測
高精、高效、高標準的產品才是用戶需要的產品，我公司已通過ISO9001國際質量體系認證，出廠的每一臺機床均經廠家及第三方檢測機構嚴格檢測，承諾絕不為社會帶來垃圾產品，請客戶放心使用。

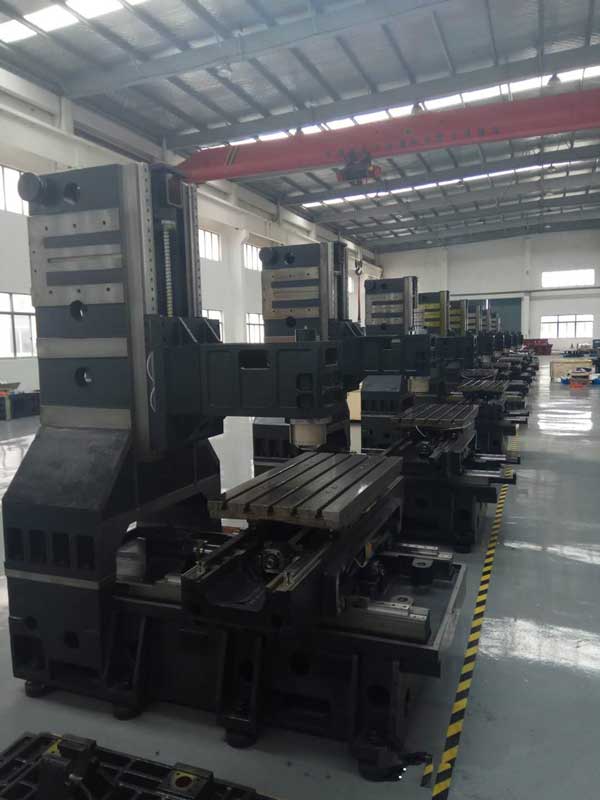

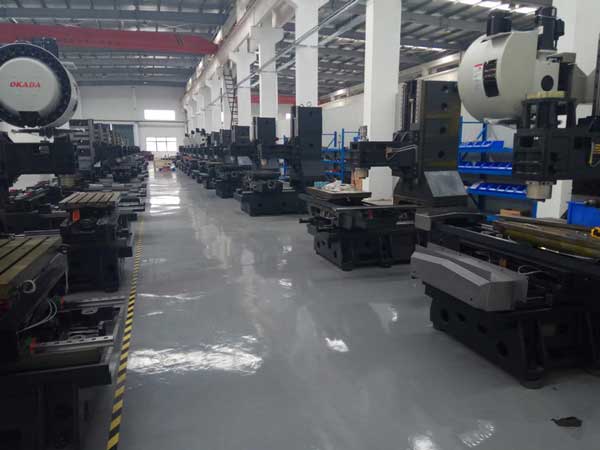

成海加工中心生產車間
成海加工中心生產車間一
成海加工中心生產車間二
成海加工中心生產車間三
售后服務

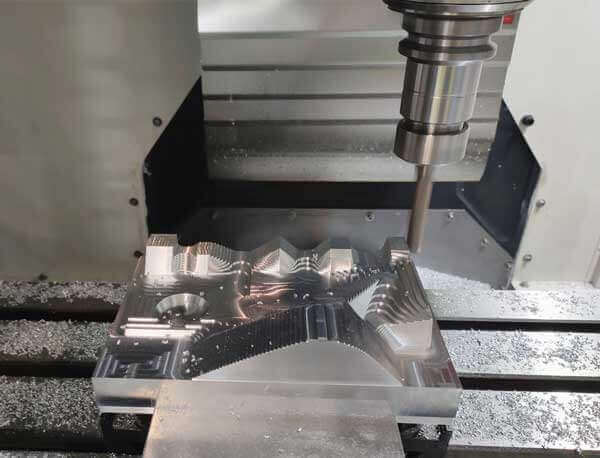

現場加工案例
