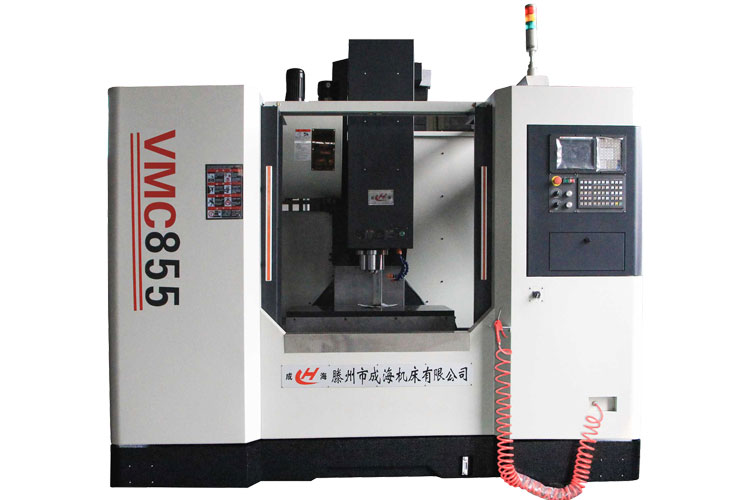

855加工中心

成海VMC855加工中心心動價格,強勁動力,高剛高性?xún)r(jià),實地廠家,現貨直銷,歡迎來廠考察！?152 6322 3118

成海VMC855加工中心技術參數

VMC855加工中心產品說明:

1、X,Y,Z三軸行程:800×550×550mm。

2、主軸傳動方式為皮帶傳動,最高轉速:8000轉。

3、刀庫:24把機械手圓盤刀庫。

4、頭部組為重型箱型結構。內部肋骨強化,高剛性。

5、成海VMC855加工中心主軸打刀方式采用氣動打刀,打刀時主軸受力均勻,延長軸承壽命。

6、電器箱采內分隔離式設計,將控制器之發熱源部分予以分離,前面使用熱交換器散熱,避免外界粉塵進入電箱;后側使用風扇為扇熱板散熱。

7、三軸采用臺灣上銀/銀泰高精密滾珠絲桿,結合精密螺帽預壓和尾端預拉裝置,確保機臺背隙與熱變形長時間保持在低值。

8、X、Y、Z軸采用滾柱式線性導軌,具有高剛性、低噪音、低摩擦性,可做快速位移及獲得最佳循環精度!

9、所有成品均經過激光定位補正及循圓測試。以確保最佳定位精度及伺服特性。且機床出貨前經過嚴格的檢驗措施,確保機臺的各項精度。

VMC855加工中心總體布局

成海VMC855立式加工中心采用立式框架布局,立柱固定在床身上,主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。 床身、工作臺、滑座、立柱、主軸箱等大件均采用鑄件均采用樹脂砂鑄件,且經過兩次時效處理消除應力,穩定性好,強度高,確保機床長期使用精度的穩定性,為機床性能的穩定性提供了保障。這些大件均采用Soldworks和Ansys優化設計,提高大件和整機的剛性和穩定性,有效抑制了切削力導致機床的變形和振動。

三軸鞍座

成海VMC855加工中心鞍座全程加長設計。切削加工時，提供更加穩定的三軸機械結構。Y軸電機后置設計縮短操作人員與工作臺的距離，方便上下工件，大幅提供加工效率。

C3高級靜音螺桿

精密的C3級靜音滾珠螺桿、P級靜音線軌，高速靜音螺桿、靜音滾珠線軌使熱変位小精度高，能讓整個切削過程更加精密平順。

光潔鑄件

成海VMC855加工中心的鑄件均采用樹脂砂鑄件,且經過兩次人工時效處理,穩定性好。

高精導軌

采用高精度、重載荷直線導軌,摩擦系數小,反應靈敏。

成海VMC855加工中心主軸采用羅翌高速精密主軸，轉速可達8000轉，精度高，剛性高；刀庫標配24把圓盤刀庫，該刀庫采用筒形凸輪分割機構，分割精度高，故障率低，使用壽命長，結構簡單，雙軸承分離式刀臂，同心度高，噪音小，另外也可根據客戶需求選配斗笠式刀庫；加工中心導軌采用臺灣進口H級導軌，具備四方向等負載特色，自動調心功能，其特點是高速度，高負荷、高剛性及高精度化；滾珠絲杠為研磨級，具有高效、高剛性，同時具有可逆性和零背隙特點，為C3級。成海VMC855加工中心所有部件均經我廠嚴選，保證為客戶提供一臺高價值的放心產品。成海數控用心做產品，讓客戶放心、安心、無憂！

VMC855加工中心加工案例-八駿圖模型

VMC855加工中心加工案例-人臉模型

VMC855加工中心加工案例-人體模型

成海數控車間一角
